平面铸铁闸门结构原理材质特点

一、主要结构及工作原理

    闸门主要由门框、门体、楔紧装置、密封面等部件组成。

    1、主要结构

   （1）门框加工成整体结构，门框两侧导槽精加工后作门体升降的导轨，门框止水面焊接密封条，经龙门刨（或立车）精加工。

   （2）门体为整体的方形平板，并在迎水面焊接“#”字形的***筋，***筋的数量视闸门规格大小而定。门体止水面焊接密封条并进行精加工，门体两侧精加工与门框侧槽配合，形成上下滑轨。门体上端设有吊耳。

   （3）楔紧装置：为达到闸门的止水效果，闸门两侧设置楔块。楔块用不锈钢制成，用螺栓分别与门体和门框上楔座固定，楔座铣成长孔，便于楔块的调整。当闸门的某一处止水效果不好时可局部调整楔块，当门体未关到位时或已到位而楔块尚未楔紧时，需调整全部楔块。

  （4）密封面采用铜条分别用螺栓固定在门框和门体上，密封面不锈钢条固定好之后用龙门刨铣床进行铣削，磨削加工，***了门框和门体之间的密切配合。

  （5）丝杆由圆钢制成梯形螺纹，其精度达7e级标准  ，螺纹长度比门体行程高度加长200mm，闸门处于关闭位置时，螺纹超出启闭机50mm，丝杆总长超过5000mm时，需作分段加工，其接头采用圆钢加工成内圆孔，并用圆钢铰制螺栓将丝杆和接头固定。接头用固定工装加工，可与相同规格的丝杆互换配合。丝杆下部焊有圆钢销套，用销轴与门体吊耳相连。

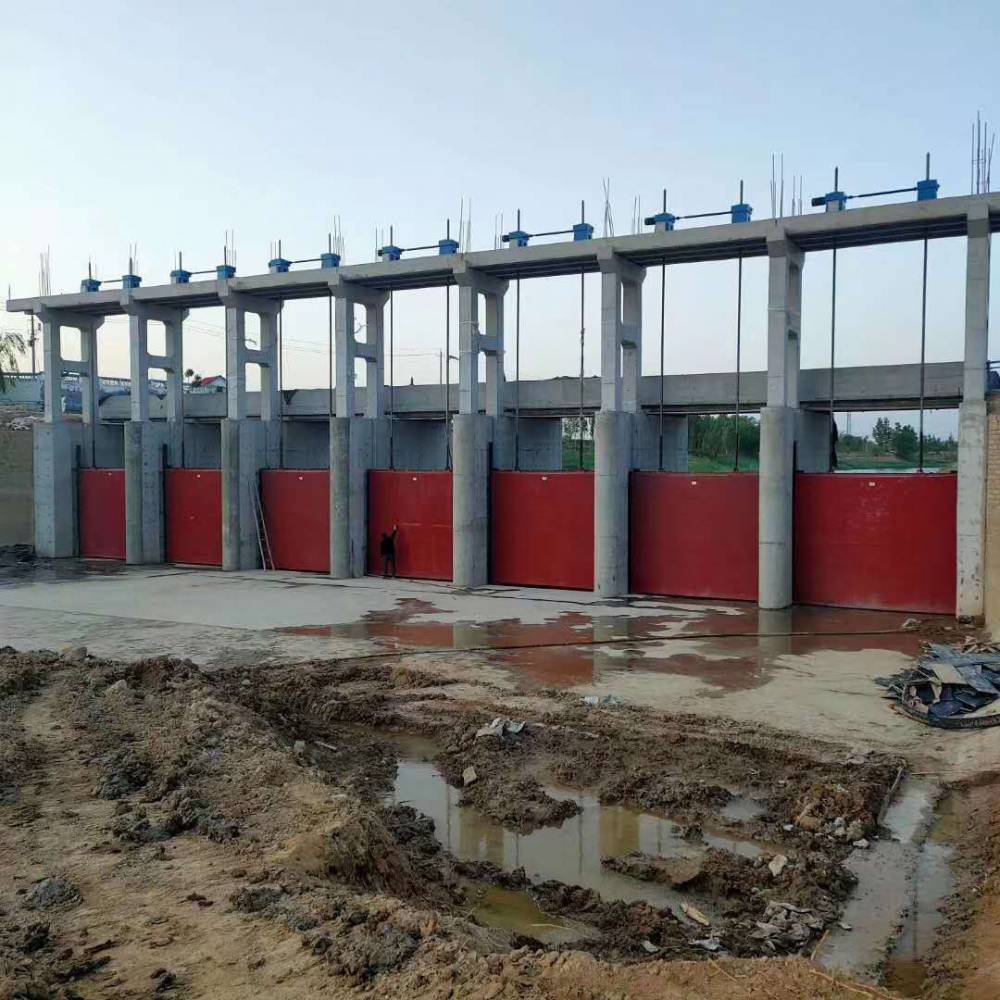

主导产品:

 2.双向止水铸铁闸门主要性能指标：

a）闸门密封面配合间隙≤0.1㎜，密封座厚度大于10㎜。

b）密封面每米长度渗水量：正向≤0.7L/min ·m 反向≤1.25L/min ·m渠道水利大型铸铁闸门***供应 900*900

c）公称压力≤0.1Mpa；密封试验压力0.1Mpa。

d）工作环境：温度-20℃～120℃ 湿度：95% 工作介质：水与污水PH值：5～10

e）安装位置：正常状态下正向迎水、处于铅垂状态。

f）工作水头：单向受压：正向：10m 反向：5m 双向受压：均为10m g）启闭速度：不小于0.2m/min，不大于1.5m/min。

h）闸框距边壁距离≥300㎜，距池底距离≥150㎜～250㎜。

钢制喷锌闸门、钢闸门是给排水工程、水利、水电工程中常用的拦水、止水设备，由门框、闸板、密封圈及可调式锲型压块等部件组成。钢制闸门久用磨损后，其密封面可通过锲型压块的调整来***正常工作。 耐久性：轻钢结构全部采用冷弯薄壁钢构件体系组成，钢骨采用***防腐高强钢板制造，有效避免钢板在施工和使用过程中的锈蚀的影响，增加了轻钢构件的使用寿命。结构寿命可达30年。

铰座牢固地与建筑物上的埋设构件联接，并传力于基础上。支铰要转动灵活，其安装位置应高出下游水面。支承铰的形式有圆柱铰和圆锥铰等。圆柱铰构造比较简单，制造、安装也较方便，应用普遍；圆锥铰多用于大跨度（宽）露顶式弧形闸门上。

 1. 将闸门的门框埋入部分插进预留孔洞并用斜块垫平、校正、使闸门导轨与铅垂线重合,偏差应小于1/500,然后将门盖插入门框,进行二次浇灌,待混凝土养护后,用地脚螺栓将其紧固。

2. 安装启闭装置,将丝杆穿入启闭机,注意使启闭机中心、丝杆轴心、闸门对称中心必须在一条铅垂线上。

3. 电动启闭机、电动头安装按随机配套电动头《安装使用说明书》安装调试操作使用。

4. 调整丝杆中心后,将启闭机底板与预埋钢板焊固。

5. 必须在丝杆顶端装上锁紧螺母，以防下开时超限，使调节闸门及丝杆掉入池中，造成损失。

6. 安装丝杆护罩，用螺栓紧固在启闭机顶部。

7. 检查闸门密封情况,如有严重渗漏现象,可将门框两侧的压紧装置作适当调整,直至达到理想的密封效果为止。

8. 在闸门的安装过程中,应对密封面做好保护,不得损坏。

平面铸铁闸门性能参数：

  1.型号与规格：

  圆闸门：明杆式 ZMY DN200～DN2500mm

  2.铸铁镶铜方闸门主要性能指标： a）闸门密封面配合间隙≤0.1㎜，密封座厚度大于10㎜。 b）密封面每米长度渗水量：正向≤0.7L/min ·m 反向≤1.25L/min ·m c）公称压力≤0.1Mpa；密封试验压力0.1Mpa。 d）工作环境：温度-20℃～120℃ 湿度：95% 工作介质：水与污水PH值：5～10 e）安装位置：正常状态下正向迎水、处于铅垂状态。 f）大工作水头：单向受压：正向：10m 反向：5m 双向受压：均为10m g）启闭速度：不小于0.2m/min，不大于1.5m/min。 h）闸框距边壁距离≥300㎜，距池底距离≥150㎜～250㎜。

活塞式闸门一种通过自身伸缩实现开关闸的活塞式升降闸门。它***改变传统闸门结构和工作原理，把闸门制作成几块套接为一体的活动升降闸板，底端闸板固定于涵闸底部，通过液压或者机械臂传动，使闸门自身伸缩起降，关闸时闸板往上升，开闸时闸板向下降，让河水或湖水从闸门顶端溢过。这样，既***了传统闸门控制水流作用，又增加了控制水位的功能，重要的是开辟了符合江湖洄游性水生动物习性的洄游通道，能从根本上解决传统闸门造成的江湖阻隔问题。安装和使用本***闸门，对现有涵闸结构不伤筋动骨，让原有传统闸门处于完全开启的闲置状态，对涵闸安全起到双保险作用。

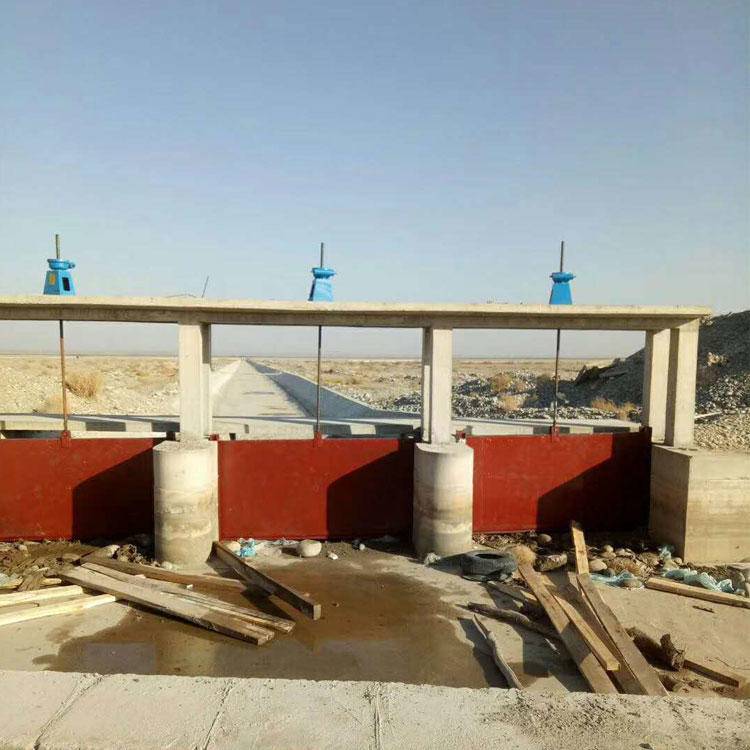

河北平面铸铁闸门安装用整体安装，二期浇注，将闸板与闸框的封水间隙调到0．3mm以下，方可进行二期浇注。在浇注混凝土时，流进闸板、闸框、斜铁、挡板间隙中的灰浆必须清除，防止灰浆凝固后影响闸门启闭。 闸门上下框设有固定块，可防止闸板在运输吊装等过程中滑出，安装凝固后(使用前)应先卸掉上闸框的固定块和下框紧回螺栓，方可启动。 闸门启闭时，应注意闸板的上下板限位置，以免陨坏闸门或启闭机。

活塞式闸门一种通过自身伸缩实现开关闸的活塞式升降闸门。它***改变传统闸门结构和工作原理，把闸门制作成几块套接为一体的活动升降闸板，底端闸板固定于涵闸底部，通过液压或者机械臂传动，使闸门自身伸缩起降，关闸时闸板往上升，开闸时闸板向下降，让河水或湖水从闸门顶端溢过。这样，既***了传统闸门控制水流作用，又增加了控制水位的功能，重要的是开辟了符合江湖洄游性水生动物习性的洄游通道，能从根本上解决传统闸门造成的江湖阻隔问题。安装和使用本***闸门，对现有涵闸结构不伤筋动骨，让原有传统闸门处于完全开启的闲置状态，对涵闸安全起到双保险作用。

河北平面铸铁闸门安装用整体安装，二期浇注，将闸板与闸框的封水间隙调到0．3mm以下，方可进行二期浇注。在浇注混凝土时，流进闸板、闸框、斜铁、挡板间隙中的灰浆必须清除，防止灰浆凝固后影响闸门启闭。 闸门上下框设有固定块，可防止闸板在运输吊装等过程中滑出，安装凝固后(使用前)应先卸掉上闸框的固定块和下框紧回螺栓，方可启动。 闸门启闭时，应注意闸板的上下板限位置，以免陨坏闸门或启闭机。

主要闸门产品：

生产销售：{钢闸门}、{钢坝闸门}、{大型铸铁闸门}、{不锈钢闸门}、{铸铁镶铜闸门}，{平面闸门}、{弧形闸门}，{拱形闸门}，{机闸一体式闸门}，{双向止水闸门} 等各种形状、材质的水工闸门产品。

三、欣固水利产品简介：

3-1:大型铸铁闸门分类；

按闸门的工作性质：可分为工作闸门、检修闸门和事故闸门。

工作闸门：也称主要闸门，能在动水中启闭。

检修闸门：设于工作闸门前。用于建筑物或工作闸门等检修时短期挡水，一般在静水中启闭。

事故闸门：多设于深孔工作闸门前，用于建筑物或设备出现事故时，能在动水中关闭而在静水中开启；兼作检修闸门时，也称事故检修闸门；需要在限定时间内紧急关闭的事故闸门，称为快速闸门。

按闸门关闭时门顶与水面的相对位置分为露顶式闸门和潜孔式闸门。

门叶的外观形状分为平面闸门、弧形闸门、人字闸门、拱形闸门、球形闸门和圆筒闸门等。

按制造门叶的材料分为钢闸门、铸铁闸门、不锈钢闸门、铸铁镶铜闸门、木闸门、钢筋混凝土闸门和组合材料闸门。

3-2:大型铸铁闸门结构、工作原理、用途、生产方式；

1.结构：铸铁闸门普通来说是由闸板、闸框、压板、止水销、吊鼻等组成。

2.构造形式：PGZ整体式和组合式两种。

3.工作原理：闸门在启闭机的作用（手动和电动）下，使闸板在闸框的止水面上上下下滑动，完成开放和关闭的过水孔口，闭紧止水销可使止水面有效贴合，以***中水效果，完成良好的止水目的。每米长度的渗水量不超越0.03升/秒。

4.用途：本产品***应用于排灌、水电站、河道、灌区、水库等水利工程

5.生产方式：可根据用户的需要采用镶铜、不锈钢等方式止水。本厂生产的铸铁闸门启闭灵活，***，封闭性能佳，自动化程度较高，是水利工程理想的机械设备。

3-3: 常用闸门类型：

—铸铁闸门是以铸铁为原料制作的，具有***，止水密封好、安装简单、使用寿命长等优点，有单、双向止水，止水采用精加工后自身或镶铜、不锈钢等方式止水，结构形式有ZFZ方型铸铁闸门，ZPS双向止水铸铁、ZHZ弧形铸铁闸等。***应用于水利水电、市政建设、给水排水、水产养殖、农用水利建设等工程。

—钢闸门是一种新颖、美观、实用的闸型，它在运行时升起闸门可蓄水，放倒闸门可行洪，挡水时可以适当调节一定开启角度来调节水位，同时闸门门顶可溢流过水，形成人工瀑布的景观效果。钢闸门采用钢材，表面进行热喷锌防腐处理，运转件采用特殊复合材料，在水下运行无需加润滑油。闸门通过液压设备启闭，速度快，一般在几分钟之内即可完成。***的锁定装置，可以有效地控制闸门开启角度，水位可以任意调节。

—不锈钢闸门是给水排水、水利、污水处理工程中常用的拦水、止水设备，由门框、闸板、密封圈等部件组成。不锈钢闸门久用磨损后，其密封面可通过调整来***正常工作。不锈钢闸门以***不锈钢板为基材，采用橡胶止水、防腐方式可为表面进行喷沙除锈及热喷锌，不锈钢闸门具有结构合理坚固、***耐蚀性强、***；安装、调整、使用、维护方便等特点
