铸铁闸门简介：

铸铁闸门 （安装参数1） （安装参数2） （安装参数3）

★应用于水利水电、市政建设、给水排水、水产养殖、农用水利

建设等工程。

★闸门结构合理，便于安装，操作简便灵活，便于管理。

★防腐能力强，可在PH=6-8的流体酸碱中使用。

★止水效果好；正常渗水量L≤0．07L／m．s。

★按闸门的鲒构形式分为：PZ型平面平板门和PGZ型平面拱形门,又

可分为整体式和组装式两种。

★从0．2x0．2—6．5x6．5m（6．5x6．5m米

★该系列闸门主要适用与正向受压止水，根据用户需要可制向止

水闸门。

★在结构上采用机加工硬止水，较大闸门底封水亦可采用橡胶封水。

★根据用户要求，可采用镶铜或镶不锈钢止水。

★该闸门正常使用水头1-6米，还可承受一定的反向水头，为满足用

户要求，可制造高水头闸门。

★闸门安装用整体安装，二期浇注，将闸板与闸框的封水间隙调到

0．3mm以下，方可进行二期浇注。

★在浇注混凝土时，流进闸板、闸框、斜铁、挡板间隙中的灰浆必须

清除，防止灰浆凝固后影响闸门启闭。

★闸门上下框设有固定块，可防止闸板在运输吊装等过程中滑出，安

装凝固后（使用前）应先卸掉上闸框的固定块和下框紧回螺栓，方可启动。

★闸门启闭时，应注意闸板的上下板限位置，以免陨坏闸门或启闭机

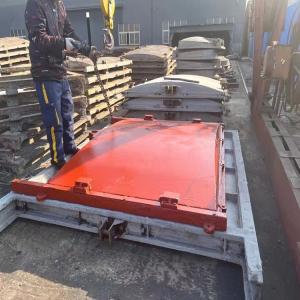

铸铁闸门主要由闸框和闸板两大部分组成。铸铁闸门的闸框是闸板的支承构件，也是闸板的运行滑道，由地脚螺栓安装固定在水闸闸墩及闸底板的二期混凝土中，将闸板所承受的全部水压力安全传递到闸室中。

为科学合理节约材料及减轻自重，铸铁闸门的断面制成格构式，断面尺寸按所受荷载大小和闸板运行情况综合考虑。闸板是用来封闭和开启孔口的活动挡水构件， 板面四周设铸铁边框梁 ， 为提高闸板的强度 ， 板面制成拱形， 拱的圆心角按 6 0 度设计，以降低其所受的水压力。

为了铸铁闸门便于制造、 运输和安装 ， 闸板可制成上下几部分 ，待到安装现场后再用螺栓连接组装成整体 ，连接处上下板设置法兰和筋板使其成为闸板的中间横梁， 以提高闸板的纵向刚度 ， 在宽度方向设置纵向筋板 ，以提高其横向刚度，同时起到纵梁的作用。
